固件配置全流程¶

本文以智能公元平台的「产品管理 → 产品详情 → 版本配置」为主线，带你从 0 开始完成一次固件配置，并指出每一步和固件的关系。

快速访问¶

• 产品管理页面：https://smartpi.cn/#/productManage
• 智能公元平台首页：https://smartpi.cn

1. 进入产品管理¶

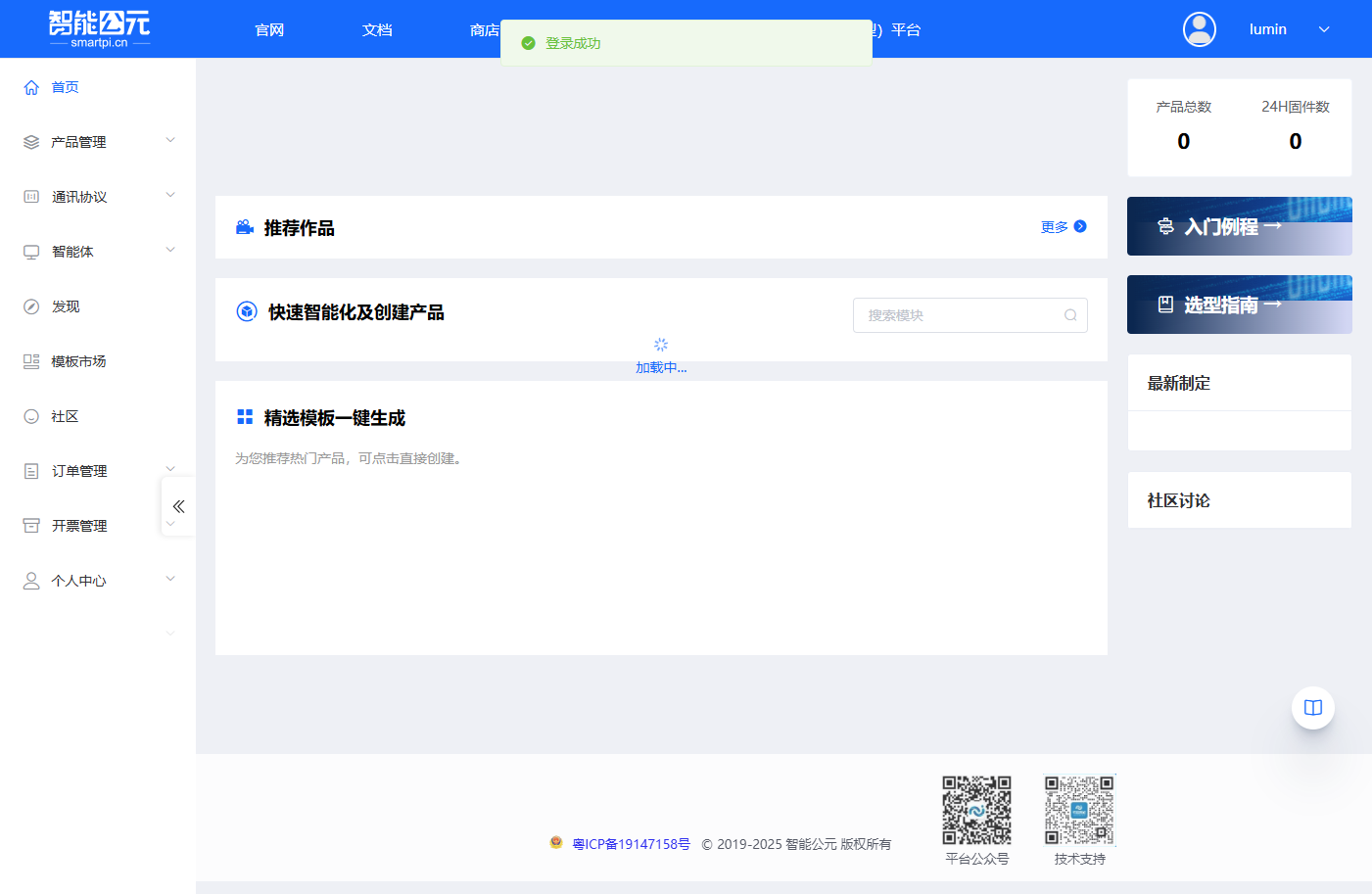

1. 登录智能公元平台（smartpi.cn）。
2. 在左侧导航菜单中，点击「产品管理」，展开子菜单后选择「所有产品」。
3. 进入产品管理页面，可以看到产品列表。

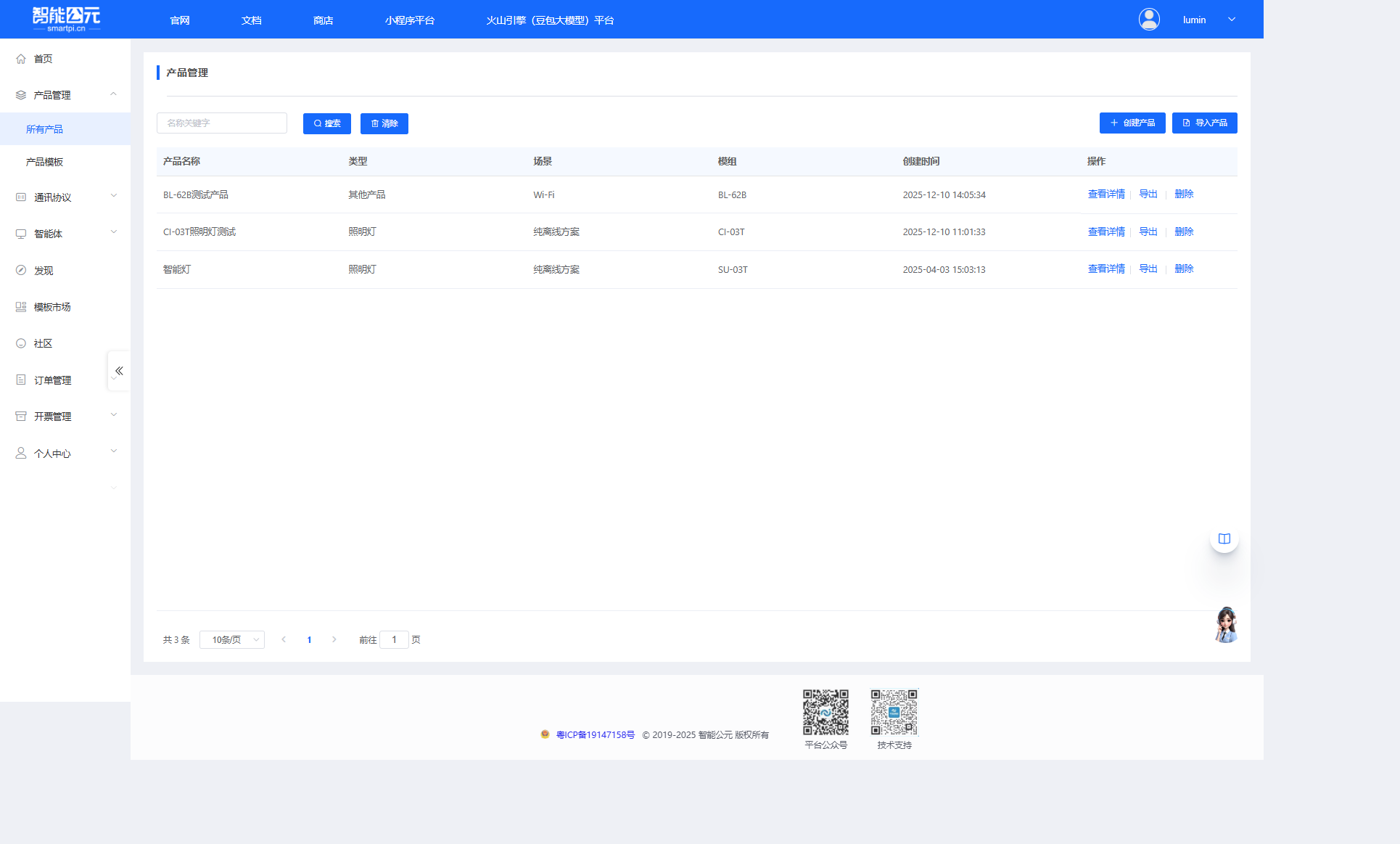

产品管理页面功能¶

产品管理页面主要包含以下功能区域：

• 搜索区域：支持按产品名称关键字搜索产品

• 操作按钮：

  • 导入产品：从文件导入已有产品配置
  • 创建产品：创建新的产品项目

  • 产品列表表格：显示所有已创建的产品，包含以下列：

  • 产品名称：产品的标识名称

  • 类型：产品类型（如：照明灯、RGB 灯、路灯等）
  • 场景：应用场景（如：纯离线方案、大模型、WiFi 等）
  • 模组：使用的硬件模组型号（如：SU-03T、CI-03T、JX-A7T WiFi 等）
  • 创建时间：产品创建的时间戳
  • 操作：每行产品提供三个操作按钮
  • 查看详情：进入产品详情页面，进行版本配置
  • 导出：导出产品配置文件
  • 删除：删除该产品（请谨慎操作）

• 在产品列表中找到目标产品，点击「查看详情」按钮进入产品详情页。

建议：为不同模组（如 SU-03T、CI-03T 等）分别创建产品，方便后续维护和版本管理。

2. 产品详情与版本列表¶

点击「查看详情」后，进入产品详情页面。在产品详情页可以看到：

页面布局¶

• 基本信息区域：显示产品的基本信息

  • 产品名称
  • 产品类型
  • 模组型号
  • 语言设置
  • 其他产品属性

• 操作步骤引导：页面顶部通常会有操作流程提示

  • 产品定义 → 版本配置 → 发布版本 → 下载固件

• 版本列表：页面主体部分显示该产品的所有版本配置

  • 每一行代表一个固件版本
  • 显示版本号、创建时间、状态等信息

版本管理操作¶

在版本列表中，你可以执行以下操作：

• 新建版本配置：创建全新的固件版本
• 复制已有版本：基于现有版本创建副本，然后进行调整
• 编辑版本：修改已有版本的配置参数
• 查看版本状态：查看某个版本当前的 SDK 状态 / 网料状态
  • SDK 状态：固件编译生成状态
  • 网料状态：网络固件包生成状态

3. 新建或编辑版本¶

不同模块工程间可以复制配置吗？¶

问题描述：

需要将一个模块（如 CI-03T）工程中的配置复制到另一个模块（如 SU-03T）工程中。

说明：

• 不同模块工程无法直接复制：由于不同模块的硬件引脚、功能特性存在差异，平台不支持跨模块工程的直接复制
• 手动复制内容：可以手动复制命令词和回复语，但需要在新工程中重新配置
• 配置需重设：引脚配置、串口参数、GPIO 定义等需要根据新模块重新设置

建议操作流程：

1. 创建新工程：为目标模块创建新的产品工程
2. 复制命令词：将原工程的命令词内容复制到新工程
3. 复制回复语：将原工程的回复语内容复制到新工程
4. 重新配置：根据目标模块的引脚定义重新配置 GPIO、串口等参数
5. 测试验证：生成固件后进行功能测试

如何创建英文语音工程？¶

问题描述：

需要创建英文语音识别的工程配置。

操作步骤：

1. 创建产品：在产品管理页面点击「创建产品」
2. 选择语言：在产品基本信息中选择「英文」
3. 配置命令词：使用英文词条配置命令词（如 "Turn on"、"Turn off"）
4. 配置回复语：设置英文的回复语内容

注意事项：

• 英文词条需要使用英文单词或短语
• 英文识别率可能与中文存在差异
• 建议使用简单易识别的英文单词
• 可通过调整识别灵敏度优化识别效果

创建新版本¶

1. 在产品详情页的版本列表中，点击「新建版本」按钮。
2. 系统会引导你进入「版本配置」向导页面。

版本配置界面¶

版本配置页面采用向导式设计，通常包含以下元素：

• 左侧配置区域：显示当前步骤的具体配置选项和参数

• 右侧步骤菜单：显示所有配置步骤的导航列表，常见步骤包括：

  • 额外唤醒与功耗
  • Pin 脚配置（GPIO 配置）
  • 命令词与行为
  • 变量与逻辑控制
  • 通讯 / 串口参数
  • 其他高级配置

配置流程¶

1. 按照右侧步骤菜单的顺序，依次完成每个步骤的配置。
2. 每个步骤完成后，可以点击「下一步」或直接点击其他步骤进行跳转。
3. 配置过程中可以随时保存，避免数据丢失。

提示：后续文档《版本配置参数详解》会逐项解释每个页面、每个字段的含义，这里以流程为主。建议初次使用时，按照步骤顺序逐一配置，熟悉后可以灵活跳转。

4. 按步骤完成版本配置¶

可以按右侧步骤顺序配置，例如：

1. 额外唤醒与功耗

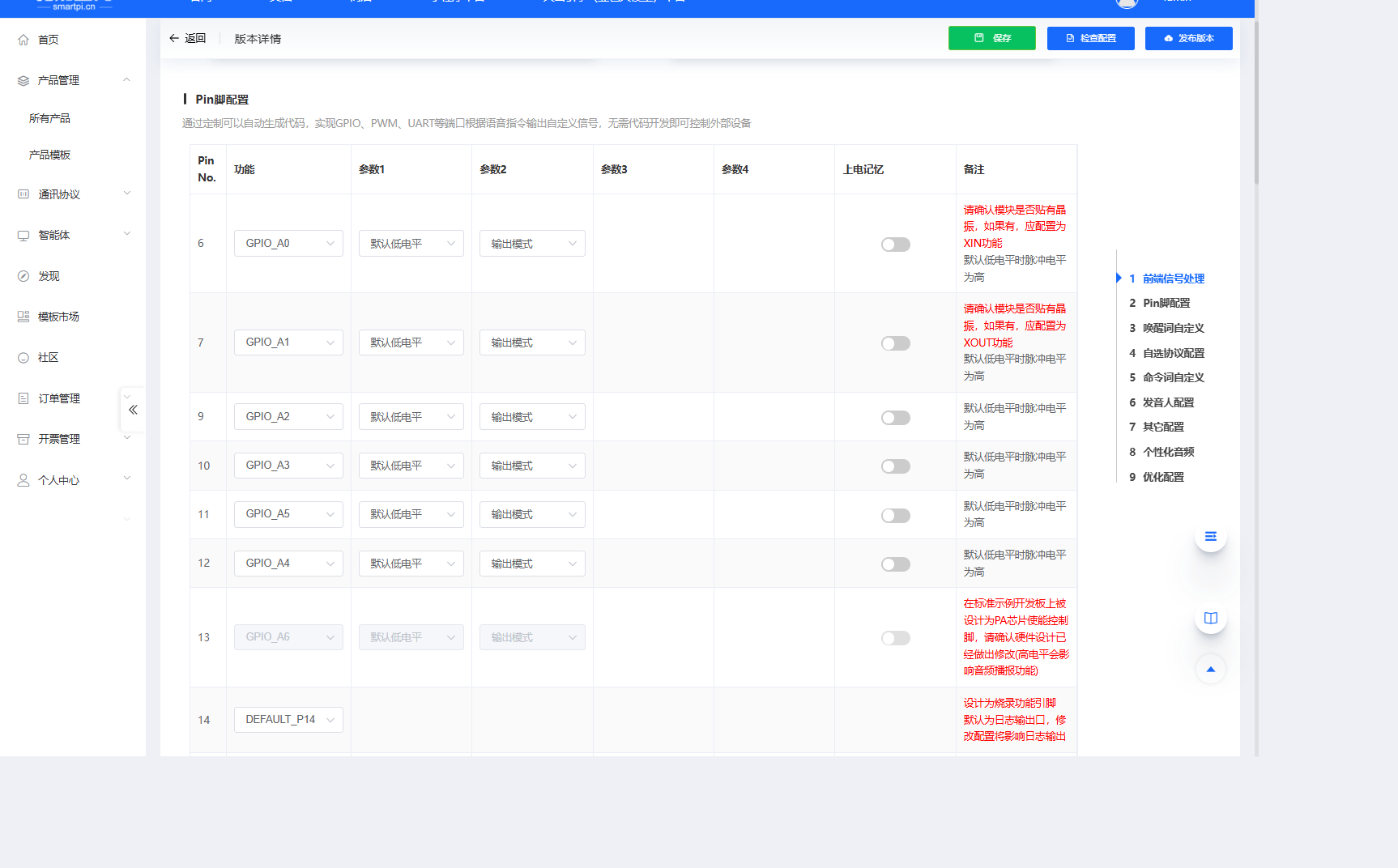

2. Pin 脚配置
3. 命令词与行为
4. 变量与逻辑控制
5. 通讯 / 串口参数
6. 其他高级配置

每一步的常见配置思路和参数说明，请参考：

• 《版本配置参数详解》
• 《GPIO 电平翻转时间控制》
• 《串口输入参数配置》
• 《变量控制配置》
• 《设备行为 ID 配置》

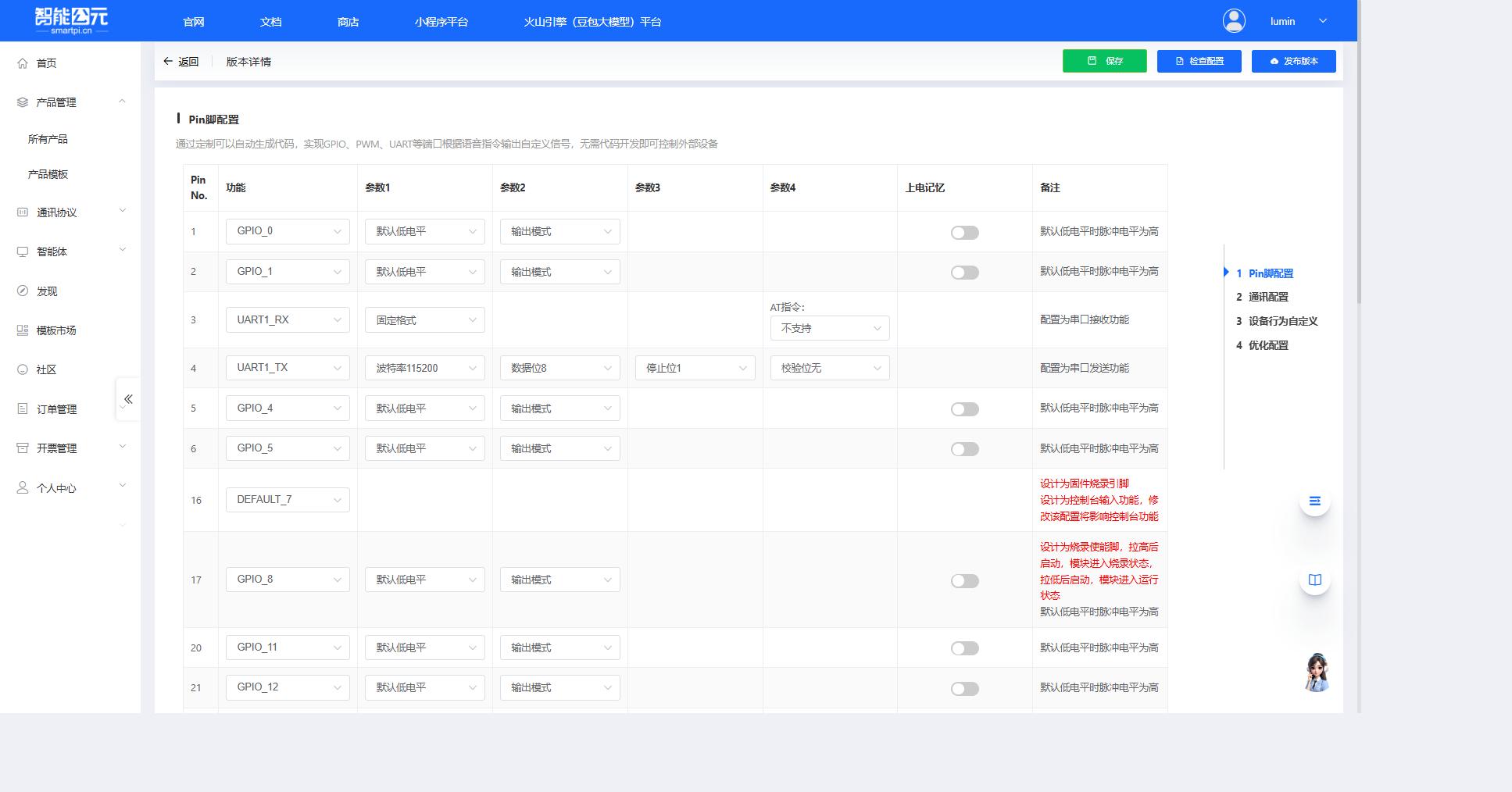

示例页面便于理解各步骤（不同模组界面略有差异）：

GPIO 输入触发配置指南¶

问题描述¶

配置 GPIO 输入触发时，发现触发方式下拉菜单中显示“暂无数据”，无法选择 GPIO 输入引脚进行触发配置。

解决方案¶

问题原因分析¶

出现“暂无数据”的原因是没有预先配置 GPIO 引脚功能。GPIO 输入触发需要先在 Pin 脚配置中定义 GPIO 引脚为输入模式，才能在触发配置中选择。

配置步骤¶

第一步：Pin 脚配置¶

1. 进入 Pin 脚配置页面

   • 在平台配置中找到“Pin 脚配置”标签页
   • 这是配置流程中的第 2 步

2. 配置 GPIO 为输入模式

   • 选择需要使用的 GPIO 引脚（如 A4、A5 等）
   • 设置引脚功能为“GPIO 输入”
   • 不要设置为“GPIO 输出”
   • 保存配置

3. 注意事项

   • 确认模组的该引脚支持输入功能
   • 不同模组支持的 GPIO 引脚数量不同
   • 部分引脚可能有复用功能，需要避免冲突

第二步：添加触发¶

1. 进入触发配置界面

   • 在配置界面中点击“添加触发”
   • 弹出触发配置对话框

2. 选择触发方式

   • 触发方式：选择“GPIO 输入”
   • GPIO 输入：现在可以选择已配置的输入引脚
   • 行为：选择触发后要执行的动作

3. 配置触发条件

   • 选择高电平触发或低电平触发
   • 根据外部电路设计选择合适的触发条件

第三步：配置触发动作¶

1. 选择执行的行为

   • 可以是播报语音
   • 可以是 GPIO 输出控制
   • 可以是串口发送数据
   • 可以是变量赋值等

2. 测试验证

   • 生成固件并烧录
   • 通过外部信号测试触发功能
   • 验证触发条件是否正确

配置示例¶

示例 1：按键触发播报¶

需求： 按下按键时播报“欢迎使用”。

配置步骤：

1. Pin 脚配置：

   • 引脚：A7
   • 功能：GPIO 输入
   • 默认电平：高电平（按键下拉）

2. 触发配置：

   • 触发方式：GPIO 输入
   • GPIO 输入：A7
   • 触发条件：低电平（按键按下）
   • 行为：播放语音
   • 播报内容：“欢迎使用”

示例 2：传感器触发控制¶

需求： 传感器检测到信号时控制继电器。

配置步骤：

1. Pin 脚配置：

   • 引脚：A5
   • 功能：GPIO 输入
   • 默认电平：低电平

2. 触发配置：

   • 触发方式：GPIO 输入
   • GPIO 输入：A5
   • 触发条件：高电平（传感器信号）
   • 行为：GPIO 控制
   • 控制引脚：B0
   • 输出电平：高电平

常见问题¶

1. 无法选择 GPIO 输入¶

问题： GPIO 输入下拉菜单显示“暂无数据”。

解决：

• 检查是否已完成 Pin 脚配置
• 确认引脚功能设置为“GPIO 输入”
• 保存配置后重新进入触发配置

2. 触发不响应¶

可能原因：

• 外部电路连接错误
• 触发电平不匹配
• 引脚被其他功能占用

解决方法：

• 检查硬件连接
• 测量引脚电平
• 确认引脚没有被复用

3. 误触发问题¶

现象： 没有触发信号但产生误触发。

解决：

• 增加上拉/下拉电阻
• 软件添加消抖处理
• 检查电源稳定性

4. 引脚触发方向能否反转？¶

问题： 是否可以将引脚触发方向反转（如低电平触发改为高电平触发）？

说明：

平台引脚配置模式是固定的，不支持引脚触发方向反转功能。可用的配置选项：

• 高电平触发：检测到高电平信号时触发
• 低电平触发：检测到低电平信号时触发

解决方法：

• 根据外部电路特性选择合适的触发条件（高电平或低电平）
• 如需同时响应两种电平，可添加两个触发条件（高电平触发和低电平触发各一个）
• 通过硬件设计调整信号的极性（如使用三极管反相电路）

不同模组的 GPIO 配置¶

SU-03T 系列¶

• 可用引脚：Pin 3-12 (GPIO_A25~GPIO_A33、GPIO_B6)
• 特点：支持 GPIO、PWM、UART 复用
• 注意：配置为 GPIO 时，默认低电平，脉冲电平为高

CI-03T/CI-33T 系列¶

• 可用引脚：

  • Pin 6 (GPIO_A0)
  • Pin 7 (GPIO_A1)
  • Pin 9-12 (GPIO_A2-A5)
  • Pin 13 (GPIO_A6)
  • Pin 16 (GPIO_C4)
  • 特点：功能丰富，支持多种复用

SU-63T¶

• 可用引脚：Pin 3-20
• 特点：引脚资源丰富，支持小程序功能

硬件连接建议¶

按键连接¶

GPIO引脚 ——+—— 按键 —— GND
             |
          10kΩ上拉电阻
             |
            VCC (3.3V)

传感器连接¶

传感器信号 —— 100Ω电阻 —— GPIO引脚
                         |
                      10kΩ下拉电阻
                         |
                        GND

调试技巧¶

1. 使用串口调试

   • 添加串口输出显示触发状态
   • 便于确认触发是否发生

2. 添加 LED 指示

   • 使用 GPIO 输出控制 LED
   • 直观显示触发状态

3. 逻辑分析仪

   • 捕获 GPIO 波形
   • 分析触发时序

最佳实践¶

1. 规划引脚使用

   • 输入输出分开规划
   • 预留调试用的 GPIO

2. 硬件设计

   • 预留上拉/下拉电阻位置
   • 考虑信号完整性

3. 软件配置

   • 使用有意义的触发名称
   • 添加必要的触发条件

4. 测试验证

   • 分别测试硬件和软件
   • 进行边界条件测试

注意事项¶

• 电平匹配：确保外部信号电平与模组兼容（3.3V）
• 电流限制：GPIO 输入电流有限，避免直接驱动大电流
• 防静电：操作时注意防静电措施
• 配置备份：重要配置要及时备份

通过以上配置步骤，可以成功实现 GPIO 输入触发功能。关键是要先完成 Pin 脚配置，定义引脚为输入模式，然后才能在触发配置中选择使用。

ADC 输入触发配置指南¶

问题描述¶

需要使用 ADC（模数转换）输入作为触发方式，例如通过 ADC 检测模拟按键或传感器信号来触发语音指令。

解决方案¶

第一步：Pin 脚配置¶

1. 进入 Pin 脚配置页面

   • 在平台配置中找到"Pin 脚配置"标签页
   • 这是配置流程中的第 2 步

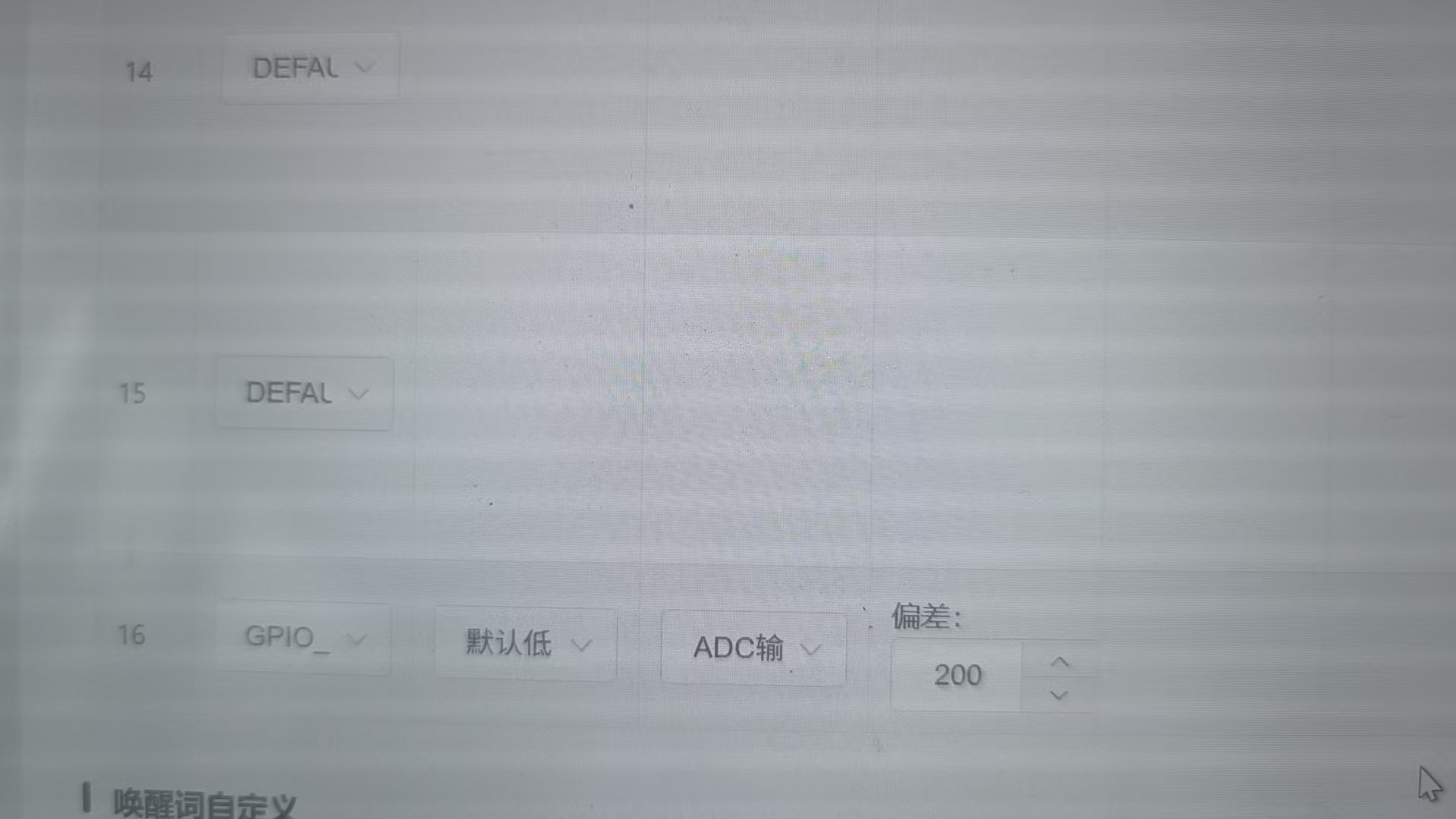

2. 配置引脚为 ADC 输入模式

   • 选择需要使用的引脚（如 GPIO_C4）
   • 设置引脚功能为"ADC输入"
   • 设置偏差值（deviation）：允许的取值偏差范围
   • 保存配置

3. 偏差值说明

   • 偏差值是 ADC 触发的允许误差范围
   • 例如：ADC 输入取值为 614，偏差设置为 200
   • 则实际 ADC 值在 414~814 范围内都能触发
   • 计算公式：触发范围 = [取值 - 偏差, 取值 + 偏差]

第二步：添加触发¶

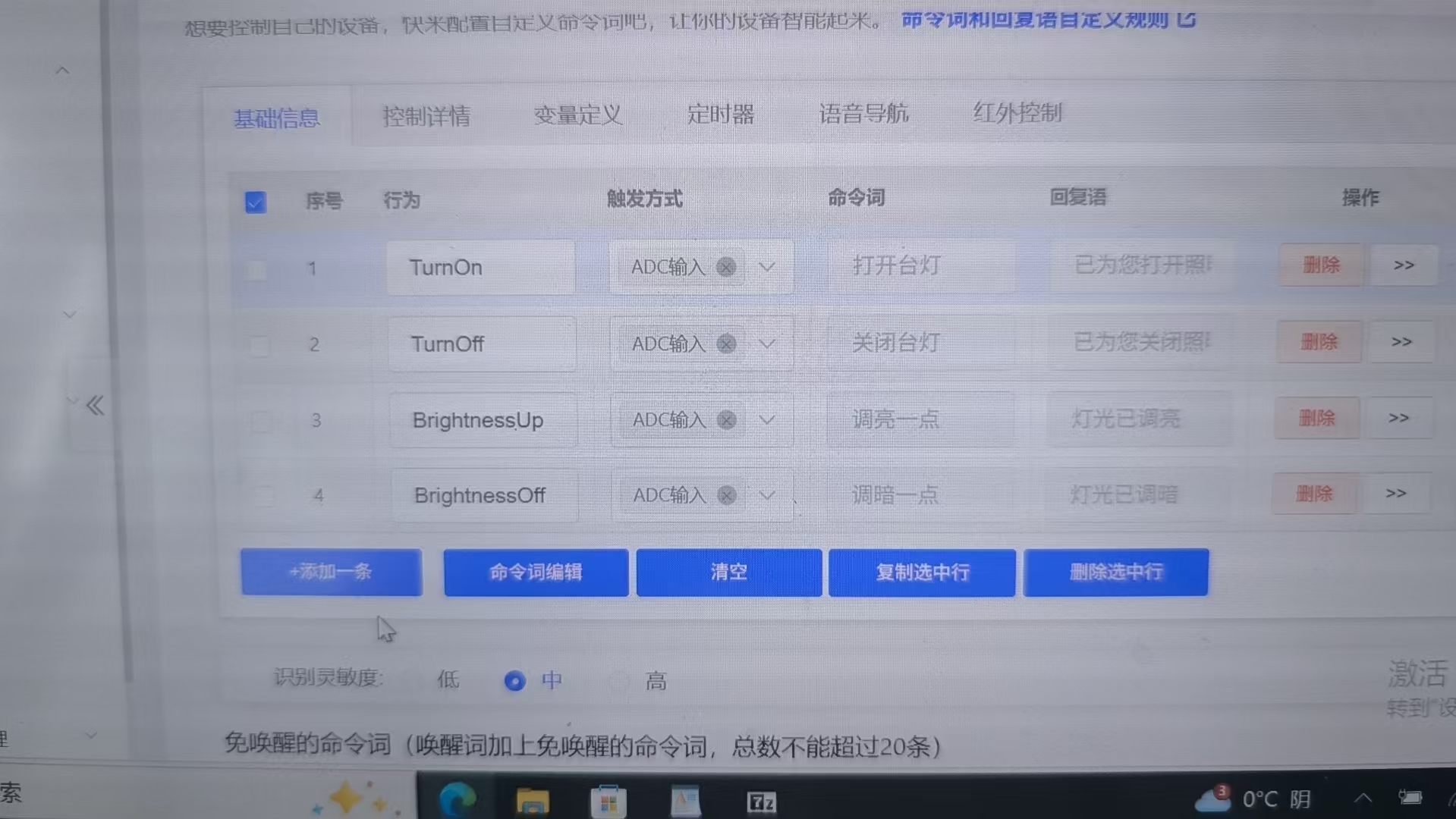

1. 进入控制详情页面

   • 在配置界面中点击"控制详情"标签
   • 找到需要配置的命令词

2. 选择触发方式

   • 触发方式：选择"ADC输入"
   • 确认已在 Pin 脚配置中将对应引脚设置为 ADC 输入模式

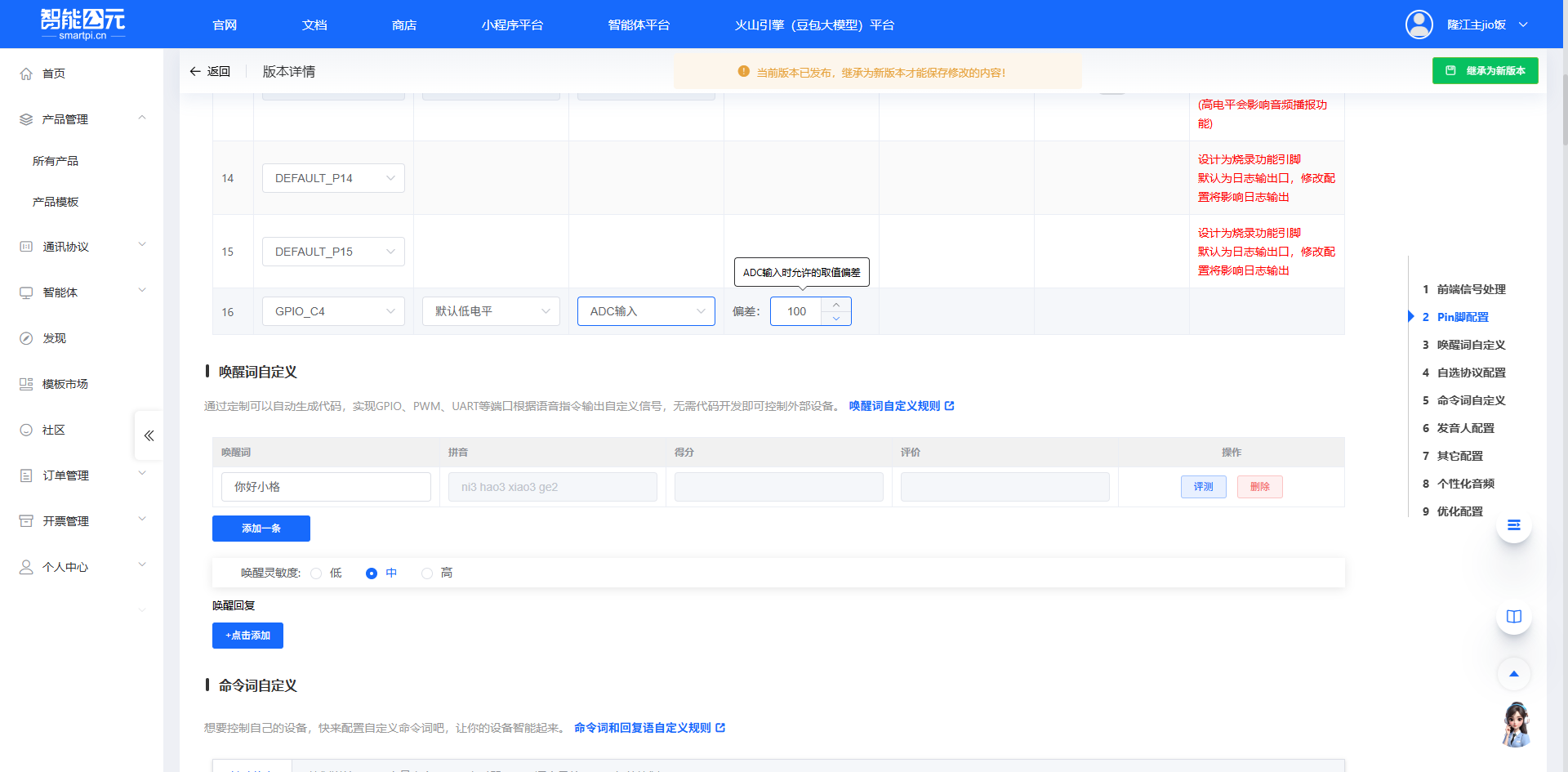

3. 配置 ADC 触发参数

   • 设置 ADC 输入的取值（目标值）
   • 设置偏差值（允许的误差范围）
   • 系统会自动计算触发范围

第三步：常见问题排查¶

问题：无法添加 ADC 触发

如果在触发方式中选择 ADC 输入后无法添加触发：

1. 检查 Pin 脚配置

   • 确认对应引脚已设置为"ADC输入"模式
   • 不要设置为"GPIO 输入"或"GPIO 输出"

2. 刷新页面重试

   • 可能是浏览器缓存问题
   • 刷新页面后重新尝试添加触发

3. 重新创建工程

   • 如果问题持续存在，可能是工程文件损坏
   • 尝试创建新的工程进行配置

注意事项¶

• 模组支持：并非所有模组都支持 ADC 输入触发功能，请确认模组型号
• 电压范围：ADC 输入电压范围通常为 0-3.3V，超过可能损坏模组
• 偏差设置：偏差值设置过小可能导致触发不稳定，设置过大会增加误触发
• 教程参考：可参考官方 ADC 按键教程视频了解具体应用示例

5. 配置检查与保存¶

1. 完成所有步骤后，点击页面中的「保存」或「检查配置」完成必填项校验。
2. 若有红色提示或校验失败，根据提示回到对应步骤修改参数；常见为必填漏填、Pin 冲突、命令词重复等。
3. 建议在关键步骤（Pin、命令词、变量）调整后立即保存，避免浏览器刷新导致数据丢失。
4. 保存成功后，当前版本配置会以草稿/未发布状态记录在版本列表中，可随时继续编辑。

6. 发布版本¶

1. 在产品详情页的版本列表中，找到刚配置的版本。
2. 确认版本信息无误后点击「发布」或类似按钮，使该版本进入可下载状态。
3. 发布会触发 SDK 与网料的生成/更新；生成状态通常显示为“编译中/生成中 → 生成完成”。
4. 若发布后状态长时间未完成，可查看错误提示或重新发布；修改配置后需再次发布才能生成新的固件。

发布是生成可用固件前的必要步骤，未发布的版本通常无法直接下载固件。

7. 下载固件¶

下载步骤¶

1. 在产品详情页的版本列表中，找到已发布的版本（状态显示为"已发布"或"生成完成"）。
2. 在该版本的操作列中，点击「下载固件」按钮或相关入口。

3. 系统会弹出下载对话框，选择需要的固件类型：

   • 标准固件：用于正式发布的固件版本
   • 调试固件：包含调试信息的固件版本，便于问题排查
   • 其他类型：根据模组类型可能还有其他固件格式
   • 点击下载后，固件文件会保存到本地。

固件使用¶

下载完成后，可配合相应的烧录工具将固件写入到模组中：

• 使用官方提供的烧录工具（如 SU-03T 烧录工具、CI-03T 烧录工具等）
• 按照对应模组的烧录指南进行操作
• 烧录成功后，即可在硬件上测试固件功能

注意：不同模组的烧录方式可能不同，请参考对应模组的烧录文档。

8. 常见问题与排查建议¶

• 已配置但列表中看不到新版本？检查是否点击了保存或发布。
• 下载按钮灰色？查看版本当前的 SDK / 网料状态是否已生成完成。

• 烧录后无语音效果？结合《平台与固件 FAQ》《语音调优》等文档排查。

• 配置时提示"申请失败"？查看下方专门的处理步骤。

配置时提示"申请失败"怎么办？¶

问题描述：

在平台配置过程中，点击保存或生成操作时，界面弹出红色提示框显示"申请失败"，导致配置无法保存或固件无法生成。

解决方案：

1. 问题原因分析

• 网络波动：网络连接不稳定可能导致请求超时或失败
• 源文件损坏：网络传输过程中文件可能损坏
• 服务器负载：服务器临时过载或维护
• 浏览器缓存：缓存数据与当前操作冲突

2. 处理步骤

• 立即重试：

  • 刷新页面后重新操作
  • 检查网络连接是否稳定
  • 清除浏览器缓存后重试

• 新建版本：

  • 使用"继承"功能创建新版本
  • 或直接新建版本配置
  • 避免使用可能已损坏的配置文件

• 检查配置：

  • 确认必填项已完整填写
  • 检查是否有配置冲突
  • 验证上传文件的完整性

3. 预防措施

• 定期保存：配置过程中及时保存草稿
• 网络稳定：确保网络连接稳定时操作
• 避开高峰：选择服务器负载较低的时间段
• 配置备份：导出配置文件作为备份

注意事项：

• "申请失败"通常是临时性问题，重试往往能解决
• 如持续失败，建议导出配置联系技术支持
• 保留错误截图有助于问题排查

平台编译速度很慢或生成失败怎么办？¶

问题描述：

平台编译速度极慢，即使"快速"模式也需要1小时以上，且生成固件失败，重新继承也无法在合理时间内完成。

解决方案：

1. 问题原因分析

• 服务器负载：可能遇到服务器维护或高负载情况
• 配置复杂度：命令词数量过多或配置复杂会增加编译时间
• 网络稳定性：网络连接问题可能导致生成中断

2. 处理步骤

• 检查状态：

  • 查看版本发布的SDK/网料状态
  • 确认是否显示"编译中"或"生成中"
  • 注意是否有错误提示信息

• 重新操作：

  • 使用"继承"功能重新生成
  • 尝试简化配置（如减少命令词数量）
  • 选择非高峰时段进行操作

3. 替代方案

• 更换模组：

  • 如问题持续，可尝试使用其他型号模组
  • 不同模组的编译效率可能有差异

• 联系支持：

  • 向技术支持反馈具体问题
  • 提供版本号和操作时间
  • 确认服务器状态是否正常

注意事项：

• 正常情况下编译应在几分钟内完成
• 长时间编译可能是服务器或系统问题
• 建议保存配置草稿，避免重复操作

下一步：建议配合《版本配置参数详解》一起阅读，从整体流程视角和参数细节视角同时理解平台配置。
